自作メーター取り付け編
| 何とかメーター単体の完成はしました。乾電池でチェックしてみると 問題なく全部点灯します。お次は、いよいよ実車への取り付けです。 |

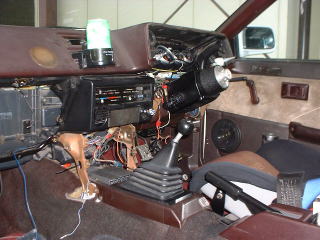

配線地獄の図
カーペットめくるともの凄い事になってます。
| メーターフード・コンソールボックス等邪魔になるものは全て取り外します。 しかし、ボールロックのステアリングボスは最高に重宝しています。 |

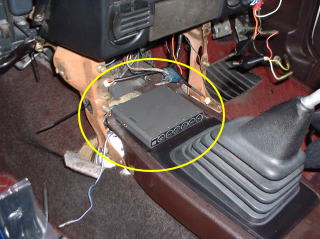

| コントローラーユニットはオーディオの下の空スペースに・・・。 タコメーターの配線はコンピューターから取ります。 各センサーの配線は左フェンダーを通してエンジンルーム内に引き込んでありますので 外からは全く見えません。ヒジョーにすっきりです♪ |

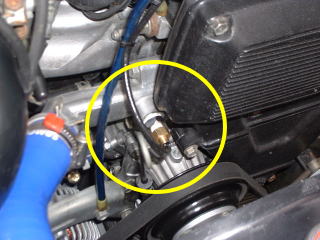

| 純正の水温計センサーは使わないので取り外してしまいます。 ちなみにここのネジピッチはＭ１６×Ｐ１.５です。センサー側がＰＴ1/8なのでそれにあった アダプターを介して取り付けてあります。 車両無加工を目指しているがこれくらいは加工のうちに入らないのでＯＫ ついでにＬＬＣも交換しておきました♪ |

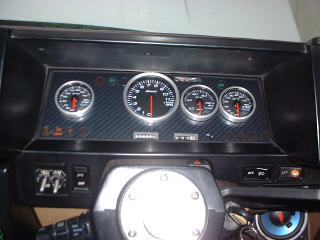

一応取り付け完了！
