| 写真 | 作業 | ポイント | |

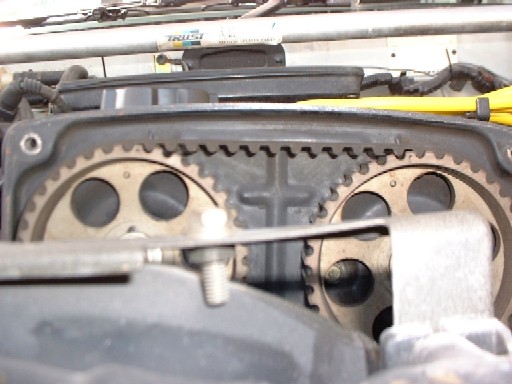

| カバーを外す |  |
カバーを外す。 | |
| ファンベルト等 取り外し |
 |
ファンとファンベルトを 取り外す。 |
|

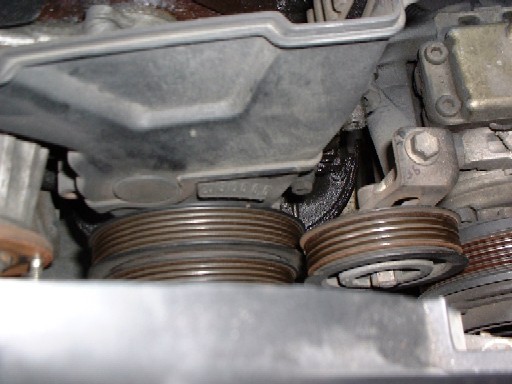

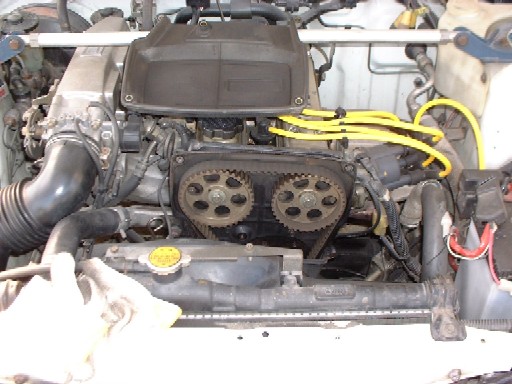

| 圧縮上死点あわせ |  |
クランクプーリーの切欠が、 カバーの”０”のところで合う様 にクランクシャフトをラチェット 等で回転させる。 この時、カムスプロケットの 合いマークもあってない といけないよ。 ＊合ってない場合は、もう一度 回転させよう。 |
回転方向間違え ないように！ |
 |
|||

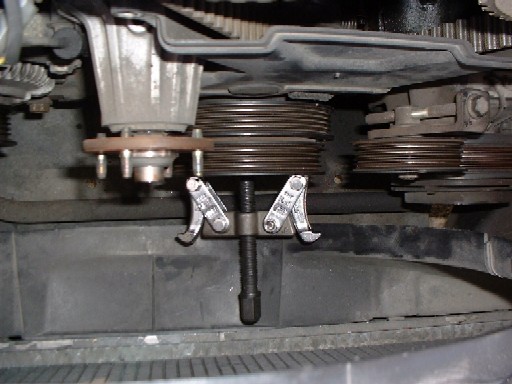

| クランクプーリーを 取り外す |
 |
プーリ抜きでクランクプーリーを 取り外す。 |
・クランクプーリー を割らないように。 ・ラジエターフィン を潰さないように。 |

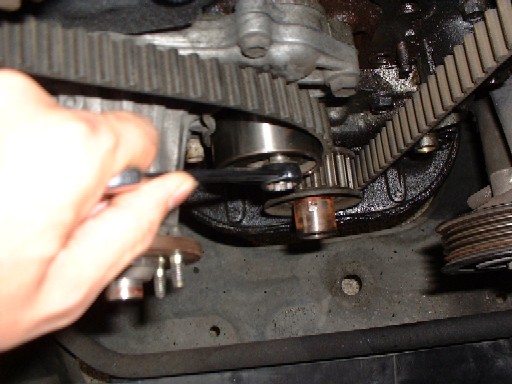

| べルト取り外し （ベアリング逃がし） |
 |
このアイドラベアリングを、左側 へ寄せて固定ボルトを仮止め しておく。 |
かなりスプリング 強いので注意！ 先にテープを巻い たマイナスドライ バーでこじると いいかも。 |

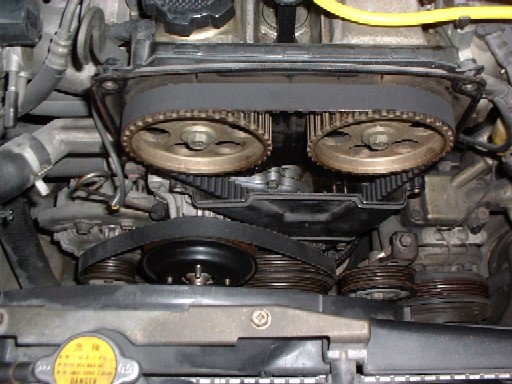

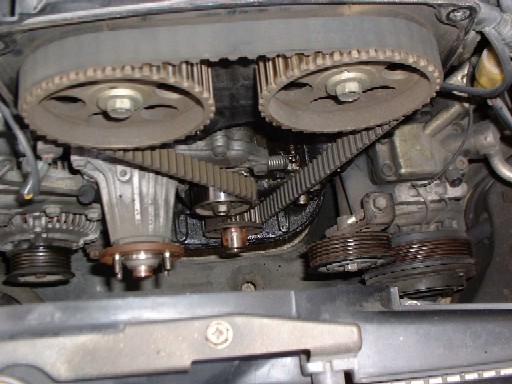

| ベルト取り外し |  |
ベルトを外す。 （今回はアイドラベアリングと スプリングも交換した。） |
|
| ベルト取り付け |  |

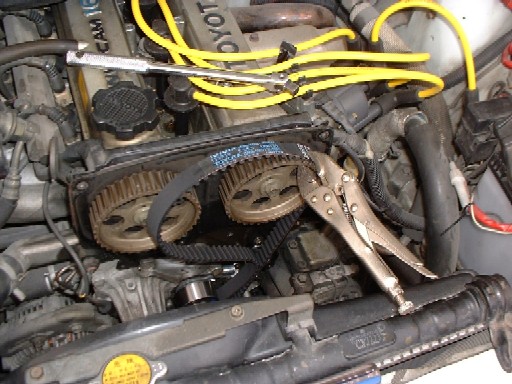

新品ベルト取り付け | カムスプロケット 間のベルト山が １３山であるか 確認する！ |

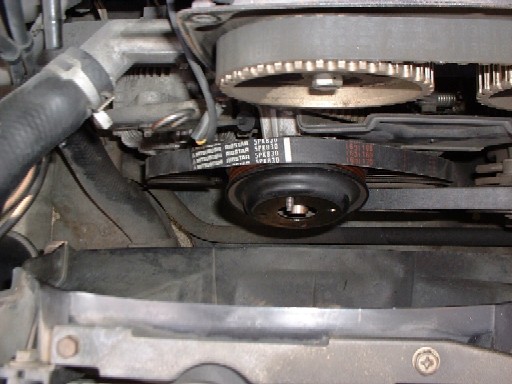

| べルトテンション | 先ほど逃がしたアイドラベアリン グのボルトを緩めベルトにテン ションをかけてボルト締め込み。 |
||
| 確認・カバー 取り付け |
 |
外したカバーを取り付け クランクを回転させ、先の工程 で合わせた合いマークが、 合うか確認。ＯＫならば外した ファン・カバーを元に戻す。 ＮＧならば原因を調査する。 |
